ダイワ社 16クレスト のラインローラーにベアリングを追加する

こないだ16クレストのラインローラーにベアリングを追加したら

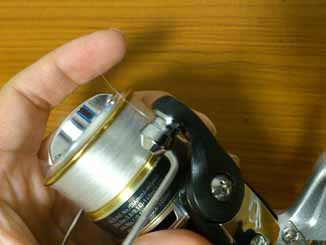

シム調整に失敗しラインローラーに糸が挟まる不都合が起きたのでやり直し


16クレストのラインローラー樹脂ブッシュはその他と違って0.5mm薄い

クレスト実寸 幅3.2mm
その他カルディア系実寸 幅3.7mm


※自己責任でやって下さい。真似してリールが壊れたり爆発しても俺は知らない
※今回の記事もリールマニア向けでは有りません



  • 16クレスト 2004

http://www.sl-planets.co.jp/shop/p/p00050510/



16クレストは、シムのサイズ 3.1×5.0×0.5mm ヨコモ社 ZC-S350
のみを使ったシムのかさ上げだと、枚数調整ではどうやってもローラーに糸が挟まってしまう・・
ヨコモ 3.1x5x0.5 シム ステンレス製 10枚 162円(税込)

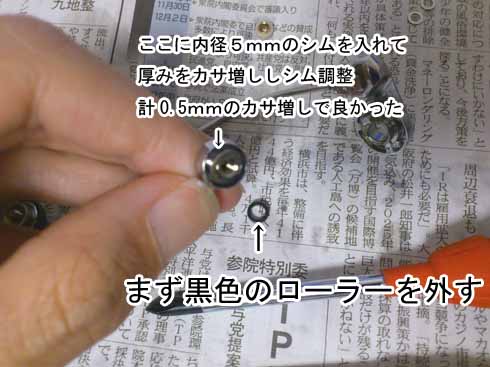

なので、黒いローラーを外して、その下のかさ上げで調整
手持ちは5mm内径のシムしかなかったのでこれで調整した
タミヤ OP.587 φ5mm シムセット (3種・各10枚) 内径5.0mm 外径実寸7.0mm 346円(税込)

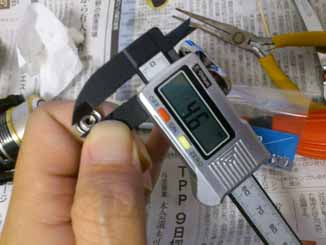

軸の実寸4.6mmに対して5.0mm内径のシムなので遊びがあるが
上に黒いカラーを乗せるので、精度の面はそこまで考えずに済むと思う



0.2mmと0.3mmシムを一個づつ、計0.5mmのかさ上げで調整出来た
計0.5mmか計0.6mmのかさ上げで対応できると思います。恐らく
ローラー部の遊びが無さ過ぎるとかえって廻んなくなるので注意

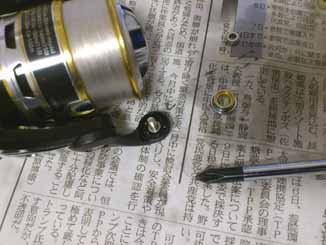

後は 3.1×5.0×0.5mm ヨコモ社 ZC-S350 のシムをベアリング630ZZの両側に一枚づつ置く形で組み立て完成
ベアリングはパーツクリーナーで脱脂洗浄を行った後オイルで給油した。ベアリングの脱脂洗浄については検索して下さい。ここより詳しい


入れたベアリングミネベアの630ZZです。ダイワ系のラインローラーは大体このサイズが入ってる。ラジコン屋等で買って下さい
ミネベア ボール・ベアリング DDL-630ZZ ステンレス 3x6x2.5mm [ミネベア (NMB):630ZZ] - 283円(税込) : ボールベアリング通販のイリジョン


実際の釣りで使ったけど今度は問題無かった。2ポンドラインで挟まんなかったので(^ω^)


クレスト用のこのキットだとシムが2枚の内容みたいなんで、シムの厚みや挟む場所が違うんだろうなと思う
